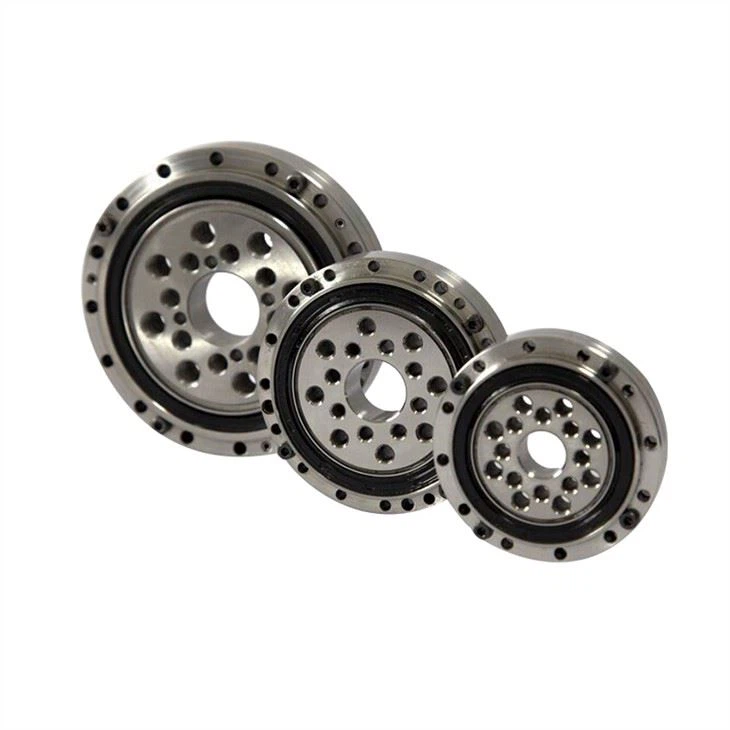

आर.वी. Reducer असर
आर.वी. रेड्यूसर असर का संक्षिप्त परिचय
आरवी रिड्यूसर के कारण एक ही समय में रोड़ा गियर संख्या अधिक होती है, इसलिए इसमें एक छोटा हल्का होता है, लेकिन इसके अलावा उच्च कठोरता वाले अधिभार प्रतिरोध की विशेषताएं हैं, क्योंकि इसमें कोई मंजूरी नहीं है, रोटरी कंपन, छोटी जड़ता है, इसलिए यह है। अच्छा त्वरण प्रदर्शन, सुचारू संचालन प्राप्त कर सकता है और सही स्थिति सटीकता प्राप्त कर सकता है। RV reducer के फायदों के आधार पर, इसका उपयोग औद्योगिक रोबोट, मशीन टूल्स, एयरोस्पेस और अन्य उद्योगों में व्यापक रूप से किया जाता है।
एक ही समय में आरवी Reducer असर गियर गियर की बड़ी संख्या के कारण, इसमें छोटे हल्के, उच्च कठोरता और अधिभार प्रतिरोध की विशेषताएं हैं। इसके अलावा, इसका अच्छा त्वरण प्रदर्शन है क्योंकि इसमें कोई निकासी, घूर्णन कंपन और छोटी जड़ता नहीं है, इसलिए इसमें अच्छा त्वरण प्रदर्शन है। सुचारू संचालन प्राप्त कर सकता है और सही स्थिति सटीकता प्राप्त कर सकता है।
RV रिड्यूसर बेयरिंग के ये फायदे इसकी सटीक स्थापना सटीकता और विभिन्न भागों और घटकों की मशीनिंग परिशुद्धता के कारण हैं। पूरे गियर रिड्यूसर को प्री-कम्प्रेशन असेंबली मोड के साथ इकट्ठा किया जाता है, जिसके लिए रिड्यूसर आंतरिक के प्रत्येक भाग की बहुत अधिक सटीकता की आवश्यकता होती है, और रेड्यूसर के प्रत्येक भाग की शुद्धता बहुत अधिक होती है, और रेड्यूसर के प्रत्येक भाग की शुद्धता बहुत होती है। उच्च। इसके अलावा आंतरिक असर आवश्यकताओं पर बहुत अधिक हैं; असर और सटीक स्थिति का आकार और संरचना कॉम्पैक्ट संरचना, उत्कृष्ट कठोरता और सटीक संचरण के प्रमुख कारक हैं। असर के लिए बड़े आउटपुट क्षण, उच्च परिशुद्धता, बड़े भार, छोटी मात्रा, उच्च कठोरता, कम शोर, लंबे जीवन और स्थिर संचालन की आवश्यकता होती है। उच्च विश्वसनीयता की विशेषताएं; दो जोड़ी मुख्य सहायक शाफ्ट स्थापित करते समय, असर के अक्षीय प्रीलोड को समायोजित करना सुनिश्चित करें, असर पूर्व दबाव मूल्य के विशिष्ट विनिर्देशों हमारी कंपनी के तकनीकी कर्मियों के संपर्क के साथ हो सकते हैं।
आरवी रिड्यूसर बेयरिंग के फायदे के आधार पर, व्यापक रूप से औद्योगिक रोबोट, मशीन टूल्स, एयरोस्पेस, और अन्य उद्योगों में उपयोग किया जाता है।
आरवी Reducer असर की संरचना प्रकार
आवेदन की स्थिति के अनुसार, आरवी रिड्यूसर बियरिंग को मुख्य रूप से मुख्य बियरिंग्स और क्रैंक बियरिंग में वर्गीकृत किया जाता है, जिसमें मुख्य बियरिंग्स में पतली दीवार वाले कोणीय संपर्क बियरिंग्स और पतली दीवार वाले पतला रोलर बीयरिंग शामिल हैं, और मुख्य बीयरिंग मुख्य रूप से पतली दीवारों से बने होते हैं। कोणीय संपर्क बीयरिंग और पतली दीवार वाले पतला रोलर बीयरिंग। क्रैंक बियरिंग्स में पतली दीवार वाले पतला रोलर बीयरिंग, सुई रोलर्स और धारक विधानसभाएं शामिल हैं।
आधार असर
पतली दीवार वाली कोणीय संपर्क गेंद असर
एकल पंक्ति कोणीय संपर्क असर बाहरी रिंग, एक आंतरिक रिंग, एक अभिन्न धारक और सटीक स्टील गेंदों का एक सेट से बना है, और संपर्क कोण 40 ° है। बियरिंग्स एक दिशा में रेडियल भार और अक्षीय भार दोनों को सहन कर सकते हैं और एक ही दिशा में शुद्ध अक्षीय भार। इस तरह के बीयरिंग अक्सर बैक-टू-बैक कॉन्फ़िगरेशन में जोड़े में उपयोग किए जाते हैं, और असर अनुभाग छोटा होता है, जिससे मुख्य इंजन की स्थापना जगह बचती है। यह मुख्य रूप से आर.वी. रिड्यूसर असर के मुख्य सहायक भाग में उपयोग किया जाता है।
पतली दीवार वाले पतला रोलर असर
एकल-पंक्ति शंक्वाकार रोलर असर एक बाहरी रिंग, एक आंतरिक रिंग, एक अभिन्न धारक, और सटीक शंक्वाकार रोलर्स के एक समूह से बना है, संपर्क कोण 20 और 24 डिग्री के बीच है, रेडियल लोड और एक दिशा में अक्षीय भार। वहन किया जा सकता है, और दो बीयरिंग अक्सर जोड़े में उपयोग किए जाते हैं; धारक एक उच्च-गुणवत्ता वाली कार्बन स्टील संरचना को अपनाता है और मुख्य रूप से आरवी रिड्यूसर बियरिंग के मुख्य सहायक हिस्से पर लागू होता है।
क्रैंकशाफ्ट असर
पतला रोलर असर
मुख्य असर में पतली दीवार वाले पतला रोलर असर की तरह, प्रोफ़ाइल का आकार मुख्य असर में पतला रोलर की तुलना में छोटा है और मुख्य रूप से क्रैंक समर्थन में उपयोग किया जाता है।
सुई धारक विधानसभा
रोलर प्रकार संपर्क मोड लाइन संपर्क, असर क्षमता और कठोरता बिंदु संपर्क गेंद असर की तुलना में अधिक है, अक्षीय भार सहन नहीं करते हैं, लेकिन बड़ा रेडियल भार सहन करते हैं, आकार आयाम गैर-मानक हैं, पतला रोलर असर के साथ संयुक्त है, गेंद असर का उपयोग किया जाता है पतला रोलर असर के साथ संयोजन। यह मुख्य रूप से आरवी रिड्यूसर बेयरिंग के क्रैंक सपोर्टिंग पार्ट में उपयोग किया जाता है।
आर.वी. Reducer असर की स्थापना
स्थापना
स्थापना का विचार
स्थापना से पहले असर सीट या शाफ्ट को साफ करें, तेल और अशुद्धियों को हटा दें, और सुनिश्चित करें कि कोई गड़गड़ाहट या किनारों नहीं हैं। (यह सुनिश्चित करने के लिए सुनिश्चित करें कि असर सीट का बाहरी व्यास और असर का बाहरी व्यास, जर्नल और असर के आंतरिक व्यास के बीच मिलान सहिष्णुता आवश्यकताओं को पूरा करता है।)
आंतरिक रिंग को स्थापित करते समय, सुनिश्चित करें कि रोलिंग बॉडी को बल के अधीन नहीं किया गया है। धीरे से एक प्लास्टिक के हथौड़ा के साथ आंतरिक रिंग चेहरे पर टैप करें जब तक कि यह ध्वनि द्वारा निर्धारित नहीं किया जा सकता है कि आंतरिक रिंग एंड फेस पूर्ण फिटिंग एंड फेस के साथ संपर्क में है; बाहरी रिंग स्थापित करते समय, आंतरिक रिंग स्थापना आवश्यकताओं को देखें।
आर.वी. रिड्यूसर असर इंस्टॉलेशन को जोड़े में व्यवस्थित करने की आवश्यकता है, ग्राहक को विधानसभा प्रक्रिया में खुद से असर के पूर्व-कसने बल को समायोजित करने के लिए उपयुक्त प्री-कसने बल विधानसभा के बाद सबसे अच्छा राज्य के लिए असर कठोर बना सकते हैं, सामना कर सकते हैं दो तरफा अक्षीय बल, रेडियल बल, असर दो तरफा अक्षीय बल, रेडियल बल, और इसी तरह से सुसज्जित किया जा सकता है। विभिन्न दिशाओं में एक भार, जैसे कि एक ढोने वाला क्षण।
आयाम गेज तालिका
मुख्य असर (पतली दीवार वाली कोणीय संपर्क गेंद असर)
मॉडल संख्या | सीमा आयाम | मूल लोड रेटिंग | |||||
d | D | B | C | H | सीआर | कोर | |
इकाई: मिमी | केएन | केएन | |||||
आर वी-20E | 89 | 114 | 10 | 9 | 13 | 14.6 | 26.2 |
आर वी-40E | 115 | 145 | 15 | 11 | 15 | 27 | 33 |
आर वी-80E | 131 | 165 | 13 | 11 | 15 | 29 | 55 |
आर वी-110E | 145 | 175 | 15 | 15 | 16 | 68 | 34 |
आर वी-160E | 168 | 205 | 19 | 15.4 | 20 | 49 | 94 |
आर वी-320E | 200 | 250 | 23 | 20.5 | 24 | 83.9 | 115.8 |
आर वी-10C | 97 | 120 | 13 | 12 | 13 | 22.7 | 26 |
आर वी-50C | 159 | 191 | 16.4 | 12.4 | 16 | 36.2 | 50.9 |
आर वी -120 C | 182 | 214 | 17 | 15 | 17 | 40 | 58 |
आर वी-320CA | 320 | 383 | 29.8 | 22.7 | 30 | 130.8 | 219.8 |
क्रैंक असर (पतली दीवार वाली पतला रोलर असर)
मॉडल संख्या | इनर रिंग d | बाहरी रिंग डी | असर ऊंचाई टी | इनर रिंग ऊंचाई बी | इनर रिंग हाइट सी | शंकु r2 one न्यूनतम （ | कप r2 （न्यूनतम （ | भार निर्धारण सीआर | लोड रेटिंग कोर |
30011 | 9.4 | 24 | 13 | 12 | 11 | 1 | 1 | 11.7KN | 10.4KN |
30101 | 12 | 27 | 13 | 12 | 11 | 1 | 0.5 | 13.4KN | 12.8KN |
32102 | 15 | 30 | 13.10 | 12 | 11 | 0.6 | 0.6 | 16.3KN | 17.0KN |
30202 | 15 | 35 | 11.75 | 11 | 10 | 1 | 0.6 | 17.1KN | 16.1KN |
32202 | 15 | 35 | 15.0 | 15 | 11.75 | 1.5 | 0.6 | 23.0KN | 23.8KN |
32202X1 | 15 | 36 | 15.0 | 15 | 11.75 | 1.5 | 0.6 | 23.0KN | 23.8KN |
32004 | 20 | 42 | 15 | 15 | 12 | 1 | 1 | 25.1KN | 28.2KN |
30204 | 20 | 47 | 15 | 14 | 12 | 1.5 | 1.5 | 28.2KN | 30.6KN |
32006X2 | 30 | 58 | 20 | 20 | 15.5 | 1.5 | 0.6 | 42.8KN | 51.6KN |
33006X2 | 30 | 58 | 19.7 | 20 | 15.5 | 2 | 1.5 | 42.7KN | 51.5KN |
33206X3 | 30 | 65 | 22 | 22 | 17.5 | 2.2 | 1.2 | 63.2KN | 75KN |
सामान्य प्रश्न:
प्रश्न: आप एक कारखाने या ट्रेडिंग कंपनी हैं ??
एक: हम एक कारखाने हैं
प्रश्न: अपने कारखाने कहाँ स्थित है?
एक: हमारे कारखाने में स्थित Jianxi औद्योगिक पार्क, लुओयांग शहर, हेनान प्रांत, चीन है
प्रश्न: अपने मुख्य उत्पादों रोलर बीयरिंग पार कर रहे हैं?
एक: हाँ, हम उन्नत उपकरणों का उत्पादन करने के लिए रोलर बीयरिंग, एक ऊर्ध्वाधर सीएनसी खराद, सीएनसी पीसने की मशीन, कार्यक्षेत्र सीएनसी मशीनिंग केंद्र VMC650 दो अक्षों ड्रिलिंग के लिए रैखिक रेल, और अन्य निरीक्षण मशीनों का उत्पादन करने के लिए है।
प्रश्न: क्या आपके कारखाने में हार्मोनिक ड्राइव असर के लिए बड़ा स्टॉक है?
एक: हाँ, हम हमारे उत्पादों का एक बड़ा भंडार है। भले ही उत्पाद की मात्रा अपर्याप्त हो, हम कम से कम समय में इसका उत्पादन कर सकते हैं, क्योंकि हमारे पास सबसे अधिक पेशेवर मशीनरी और टीम है।
