लुओयांग युजी इंडस्ट्री एंड ट्रेड कं, लिमिटेड चीन में कस्टम हेवी ड्यूटी सीएनसी फ्लोर बोरिंग मशीनिंग सेंटर के सबसे अनुभवी निर्माताओं और आपूर्तिकर्ताओं में से एक है। कृपया बेझिझक हमारे कारखाने से यहां बिक्री के लिए सस्ते कस्टम हेवी ड्यूटी सीएनसी फ्लोर बोरिंग मशीनिंग सेंटर खरीदें। सभी अनुकूलित उत्पाद उच्च गुणवत्ता और प्रतिस्पर्धी मूल्य के साथ हैं।
विवरण
हेवी ड्यूटी सीएनसी फ़्लोर बोरिंग मशीनिंग केंद्र बड़े पैमाने पर घटकों जैसे गियरबॉक्स, मशीन फ्रेम, एंड कवर और फ्लैंज को मशीनिंग करने में सक्षम हैं, जिससे उच्च परिशुद्धता बोरिंग, मिलिंग, ड्रिलिंग, टैपिंग और फेसिंग ऑपरेशन सक्षम होते हैं। मुख्य रूप से निर्माण मशीनरी, ऊर्जा उपकरण, भारी उद्योग, खनन और धातुकर्म और जहाज निर्माण जैसे क्षेत्रों में सेवा प्रदान करने वाली, इन मशीनों को बड़े पैमाने पर और असाधारण रूप से भारी वर्कपीस की ऑन-साइट मशीनिंग आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया है। अपनी व्यापक यात्रा सीमा, उच्च कठोरता, बेहतर परिशुद्धता और जटिल सतह मशीनिंग की क्षमता से प्रतिष्ठित, वे भारी मशीनरी के निर्माण में प्रसंस्करण उपकरण का एक मुख्य हिस्सा बनते हैं।

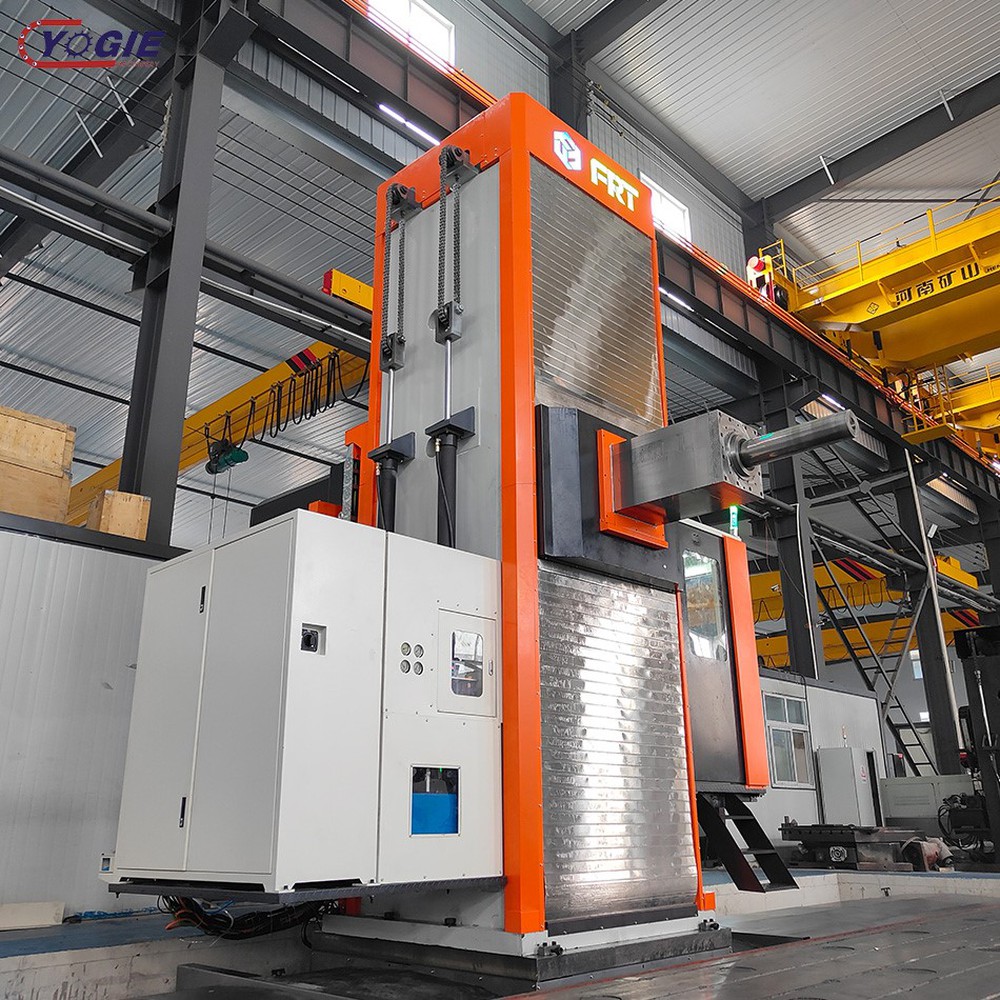

हेवी ड्यूटी सीएनसी फ़्लोर बोरिंग मशीनिंग सेंटर
तकनीकी निर्देश
| तकनीकी विशिष्टता | एफआरटी-टी130 | एफआरटी-टी160 | एफआरटी-टी200 | |
| यात्रा | ||||
| कार्य तालिका यात्रा (X/Y/Z/W) | मिमी | X (4000-6000) | X (6000-8000) | X (8000-10000) |
| मिमी | Y (2000-3000) | Y (2000-3000) | Y (2000-3000) | |
| मिमी | Z (800) | Z (1000) | Z (1200) | |
| मिमी | W (700) | W (1000) | W (1200) | |
| स्पिंडल सतह से कार्यस्थल तक की दूरी | मिमी | 0-3000 | 0-3000 | 0-4000 |
| गाइड रेल | दो रैखिक गाइड रेल, एक हार्ड रेल (बॉक्स वे) | |||
| काम की मेज | ||||
| टेबल का आकार | मिमी | अनुकूलन | अनुकूलन | अनुकूलन |
| कार्य तालिका का अधिकतम भार | T | 15/㎡ | 15/㎡ | 15/㎡ |
| धुरा | ||||
| स्पिंडल टेपर (मॉडल आस्तीन व्यास) | BT50 | BT50 | BT50 | |
| धुरी मोटर शक्ति | किलोवाट | 26 | 35 | 45 |
| स्पिंडल गति | आरपीएम | 2000 | 2000 | 2000 |
| शुद्धता | ||||
| स्थिति परिशुद्धता | मिमी | 0.01/1000 | 0.01/1000 | 0.01/1000 |
| बार-बार स्थिति परिशुद्धता | मिमी | ±0.01 | ±0.01 | ±0.01 |
| आकार | ||||
| शुद्ध वजन | T | लगभग 55~70 | लगभग 90~130 | लगभग 125~165 |
सीएनसी फ्लोर बोरिंग मिल का बुनियादी मानक विन्यास
भारी {{0}ड्यूटी सीएनसी फ़्लोर{{1}प्रकार की बोरिंग मशीन के बुनियादी मानक विन्यास में कोर पावर और सहायक प्रणालियाँ शामिल हैं{{2}जिसमें सीएनसी नियंत्रण प्रणाली, एक स्पिंडल तापमान नियंत्रण प्रणाली, एक हाइड्रोलिक इकाई, एक काटने वाली तरल इकाई और एक स्वचालित स्नेहन प्रणाली के मानक कार्य शामिल हैं। यह स्वचालित पावर ऑफ डिवाइस, स्प्लैश गार्ड और तीन रंगों वाली चेतावनी लाइट जैसी सुरक्षा सुविधाओं से सुसज्जित है; इसके अलावा, इसमें संचालन और संचार में आसानी के लिए वर्क लाइटिंग, एक हैंडव्हील कंट्रोल बॉक्स और एक आरएस - 232 इंटरफ़ेस की सुविधा है। स्थिर संचालन और कुशल चिप हटाने को सुनिश्चित करने के लिए मशीन को हीट एक्सचेंजर, चिप कन्वेयर और चिप संग्रह बिन के साथ कॉन्फ़िगर किया गया है। इसे एंकर बोल्ट, लेवलिंग पैड और समायोजन उपकरण के साथ आपूर्ति की जाती है, और इसमें तकनीकी दस्तावेज का एक व्यापक सेट शामिल होता है, जैसे कि एक ऑपरेशन मैनुअल, इलेक्ट्रिकल स्कीमैटिक्स, एक सुरक्षा मैनुअल और एक सटीकता निरीक्षण रिपोर्ट - जिससे बोरिंग मशीन के संचालन, सुरक्षा, हैंडलिंग और रखरखाव के लिए मूलभूत आवश्यकताओं को पूरी तरह से पूरा किया जाता है।
वैकल्पिक सहायक उपकरण
हमारे हेवी ड्यूटी सीएनसी फ़्लोर बोरिंग मशीनिंग केंद्र सीमेंस, मित्सुबिशी, FANUC और KND सहित कई सीएनसी सिस्टमों का विकल्प प्रदान करते हैं। मशीन का प्रत्येक अक्ष एक रैखिक एनकोडर से सुसज्जित है, और इकाइयों में डिस्क प्रकार या चेन प्रकार स्वचालित उपकरण परिवर्तक की सुविधा होती है। वे स्पिंडल कूलेंट डिलीवरी (2 से 7 एमपीए तक) के माध्यम से समर्थन करते हैं और 12,000 और 15,000 आरपीएम के बीच गति में सक्षम यांत्रिक स्पिंडल का उपयोग करते हैं। पूर्ण 4{14}अक्ष कार्यक्षमता के साथ, इन मशीनों को उच्च परिशुद्धता और उच्च दक्षता मशीनिंग संचालन की मांगों को पूरा करने के लिए या तो रोटरी टेबल या चलती टेबल के साथ जोड़ा जा सकता है।
मुख्य घटकों के भाग
|
|
स्पिंडल मोटर 22 (निरंतर) / 26 (30 मिनट) किलोवाट बड़ी आउटपुट पावर।
▲स्पिंडल 1,800 एनएम (260 kgf{3}}m) का अधिकतम टॉर्क आउटपुट देता है, जो यात्रा रेंज की अपनी श्रेणी के भीतर उच्चतम विशिष्टता का प्रतिनिधित्व करता है।
▲यह स्पिंडल हेड मशीनिंग के दौरान वर्कपीस के करीब काम करता है, जो इसे भारी शुल्क काटने के संचालन के लिए आदर्श रूप से उपयुक्त बनाता है।
▲रोटरी टेबल 8000-25000 किलोग्राम वजन उठा सकती है।
▲Z-अक्ष लगातार 2000kgf के अक्षीय भार का सामना कर सकता है, जो अत्यधिक उच्च काटने वाले बलों के लिए उच्च टोक़ और उच्च घूर्णी गति सुनिश्चित करता है।
|
|
|
▲ स्पिंडल बियरिंग्स को ग्रीस से चिकना किया जाता है और थर्मल विस्थापन की समस्याओं से बचने के लिए एक ट्यूबिंग {{0}शीथेड कूलिंग डिज़ाइन से घिरा होता है।
स्पिंडल मोटर के फ्लैंज को ट्यूबिंग द्वारा ठंडा किया जाता है।
▲ मुख्य शाफ्ट विशेष रूप से नाइट्राइडयुक्त है और कई वर्षों तक इसमें कोई खराबी नहीं आती है।
X/Y शाफ्ट लीड स्क्रू और मोटर एक प्रत्यक्ष युग्मित ट्रांसमिशन संरचना को अपनाते हैं।
|
|
|
▲अच्छी संरचनात्मक स्थिरता और मजबूत भूकंप प्रतिरोध वाली उन्नत कास्टिंग मशीन आर्च ब्रिज प्रकार की उच्च कठोरता संरचना से बनी है।
▲ स्तंभ की विरोधी - झुकने और मरोड़ वाली कठोरता 1.7 गुना बढ़ जाती है, और स्थिर प्रसंस्करण Y - अक्ष स्ट्रोक अंत के ऊपरी हिस्से पर किया जा सकता है।
यह क्या कर सकता है
|
उबाऊ:फ़्लोर बोरिंग मशीन का प्राथमिक कार्य सटीकता और परिशुद्धता के साथ छेद करना है। यह भारी वर्कपीस, जैसे इंजन ब्लॉक, टरबाइन केसिंग, या औद्योगिक घटकों में बड़े -व्यास वाले छेद बना सकता है।
ड्रिलिंग:मशीन ड्रिलिंग ऑपरेशन कर सकती है, जिसमें वर्कपीस में छोटे व्यास के छेद बनाना शामिल है। इसका उपयोग बोल्ट, डॉवेल या अलाइनमेंट पिन के लिए छेद बनाने जैसे कार्यों के लिए किया जाता है।
मिलिंग:सीएनसी फ़्लोर बोरिंग मशीन मिलिंग ऑपरेशन कर सकती है, जिसमें घूमने वाले काटने वाले उपकरणों का उपयोग करके वर्कपीस की सतह से सामग्री को हटाना शामिल है। मिलिंग का उपयोग विभिन्न कार्यों के लिए किया जा सकता है, जैसे सपाट सतह, आकृति और जटिल आकार बनाना।
टैपिंग:मशीन में टैपिंग कार्यक्षमता शामिल हो सकती है, जो इसे बोर या ड्रिल किए गए छेद में आंतरिक धागे बनाने की अनुमति देती है।
फेसिंग: मशीन फेसिंग ऑपरेशन कर सकती है, जिसमें वर्कपीस की अंतिम सतह की मशीनिंग शामिल है ताकि यह सुनिश्चित किया जा सके कि यह ऊबड़ छेद या मिल्ड सतहों के लिए सपाट और लंबवत है।
रीमिंग:रीमिंग एक ऐसी प्रक्रिया है जिसमें मशीन मौजूदा छिद्रों की सटीकता और फिनिश में सुधार करने के लिए एक रीमर टूल का उपयोग करती है।
कंटूरिंग:सीएनसी फ़्लोर बोरिंग मशीनें वर्कपीस में जटिल आकार और रूपरेखा बनाने के लिए पूर्व-प्रोग्राम किए गए टूल पथ का अनुसरण कर सकती हैं।
बोरिंग बार एक्सटेंशन: कुछ सीएनसी फ़्लोर बोरिंग मशीनों में बोरिंग बार को विस्तारित करने की क्षमता हो सकती है, जिससे उन्हें अलग-अलग गहराई पर छेद करने के लिए वर्कपीस में गहराई तक पहुंचने की अनुमति मिलती है।
स्वचालित उपकरण बदलना:सीएनसी मशीनों में अक्सर एक स्वचालित उपकरण परिवर्तक की सुविधा होती है, जो मशीन को मैन्युअल हस्तक्षेप के बिना विभिन्न काटने वाले उपकरणों के बीच स्विच करने में सक्षम बनाता है। इससे कार्यक्षमता बढ़ती है और डाउनटाइम कम होता है।
सटीक स्थिति और नियंत्रण:सीएनसी नियंत्रण प्रणाली यह सुनिश्चित करती है कि मशीन वांछित मशीनिंग परिणाम प्राप्त करने के लिए काटने के उपकरण को सटीक रूप से स्थिति दे सकती है और गति, फ़ीड दर और कट की गहराई जैसे काटने के मापदंडों को नियंत्रित कर सकती है।
सॉफ्टवेयर प्रोग्रामिंग:सीएनसी फ़्लोर बोरिंग मशीनों को टूलपाथ और मशीनिंग निर्देशों को प्रोग्राम करने के लिए विशेष सॉफ़्टवेयर के उपयोग की आवश्यकता होती है। ऑपरेटर या प्रोग्रामर सॉफ़्टवेयर में डिज़ाइन विनिर्देशों को इनपुट करता है, और मशीन तदनुसार निर्देशों को निष्पादित करती है।
रोटरी टेबल
वर्कपीस को संसाधित किया जा सकता है
सीएनसी फ़्लोर-प्रकार की बोरिंग और मिलिंग मशीन एक बहुमुखी उपकरण है जिसका उपयोग सटीक मशीनिंग संचालन के लिए किया जाता है। यह विभिन्न प्रकार के वर्कपीस को संभालने में सक्षम है, जिनमें शामिल हैं:
►बड़े-आकार के घटक:सीएनसी फ़्लोर - प्रकार की मशीनें भारी और भारी वर्कपीस को संभालने के लिए डिज़ाइन की गई हैं। वे एयरोस्पेस, ऊर्जा और भारी मशीनरी जैसे उद्योगों में उपयोग की जाने वाली बड़ी कास्टिंग, फोर्जिंग और संरचनात्मक घटकों को संसाधित कर सकते हैं।
►जटिल भाग:ये मशीनें जटिल और जटिल भागों की उच्च परिशुद्धता के साथ मशीनिंग के लिए उपयुक्त हैं। वे वर्कपीस को कई विशेषताओं, जैसे कि बोर, खांचे, जेब और रूपरेखा के साथ संभाल सकते हैं।
►इंजन ब्लॉक और सिलेंडर हेड:सीएनसी फ़्लोर - प्रकार की मशीनें आमतौर पर ऑटोमोटिव उद्योग में इंजन ब्लॉक और सिलेंडर हेड की मशीनिंग के लिए उपयोग की जाती हैं। वे सिलेंडर बोर, शीतलक मार्ग और वाल्व सीटों जैसी आवश्यक सुविधाओं को सटीक रूप से बोर और मिल कर सकते हैं।
►पवन टरबाइन घटक:नवीकरणीय ऊर्जा की बढ़ती मांग के साथ, पवन टरबाइन घटकों के निर्माण में सीएनसी फ़्लोर - प्रकार की मशीनों का उपयोग किया जाता है। वे बड़े रोटर हब, मुख्य बियरिंग हाउसिंग और पवन ऊर्जा उत्पादन में उपयोग किए जाने वाले अन्य महत्वपूर्ण भागों को संसाधित कर सकते हैं।
►जहाज निर्माण घटक:शिपयार्ड जहाज निर्माण में उपयोग किए जाने वाले बड़े घटकों, जैसे प्रोपेलर शाफ्ट, स्टर्न ट्यूब और पतवार हाउसिंग की मशीनिंग के लिए सीएनसी फ़्लोर प्रकार की मशीनों का उपयोग करते हैं। ये मशीनें विनिर्माण प्रक्रिया में सटीक संरेखण और सटीकता सुनिश्चित करती हैं।
►ऊर्जा क्षेत्र के घटक:टरबाइन केसिंग, जनरेटर फ्रेम और स्टीम वाल्व सहित बिजली उत्पादन संयंत्रों में उपयोग किए जाने वाले मशीनिंग घटकों के लिए सीएनसी फ़्लोर - प्रकार की मशीनें ऊर्जा क्षेत्र में महत्वपूर्ण भूमिका निभाती हैं।
►खनन और निर्माण उपकरण भाग:भारी खनन मशीनरी, निर्माण उपकरण और अर्थमूविंग वाहनों के लिए वर्कपीस को सीएनसी फ़्लोर प्रकार की मशीनों का उपयोग करके मशीनीकृत किया जा सकता है। इसमें गियरबॉक्स, एक्सल हाउसिंग और संरचनात्मक हिस्से जैसे घटक शामिल हैं।
►ढालना और मरना:सीएनसी फ़्लोर - प्रकार की मशीनों का उपयोग मोल्ड और डाइज़ के निर्माण के लिए भी किया जाता है। वे इंजेक्शन मोल्डिंग, डाई कास्टिंग और अन्य विनिर्माण प्रक्रियाओं के लिए सटीक रूप से मिल और आकार दे सकते हैं।
►एयरोस्पेस घटक:इन मशीनों का उपयोग एयरोस्पेस उद्योग में संरचनात्मक घटकों, लैंडिंग गियर भागों और इंजन घटकों की मशीनिंग के लिए किया जाता है। वे बड़े एल्यूमीनियम, टाइटेनियम और स्टील वर्कपीस को सटीकता से संभाल सकते हैं।
सारांश
यह ध्यान रखना महत्वपूर्ण है कि सीएनसी फ़्लोर - प्रकार की मशीनों की क्षमताएं विशिष्ट मॉडल और कॉन्फ़िगरेशन के आधार पर भिन्न हो सकती हैं। निर्माता मशीन की कार्यक्षमता को बढ़ाने और इसके द्वारा संसाधित किए जा सकने वाले वर्कपीस की सीमा का विस्तार करने के लिए अतिरिक्त अटैचमेंट और सहायक उपकरण की पेशकश कर सकते हैं।
