कोणीय संपर्क गेंद असर प्रकार और आवेदन

कोणीय संपर्क गेंद असर प्रकार और आवेदन

प्रकार

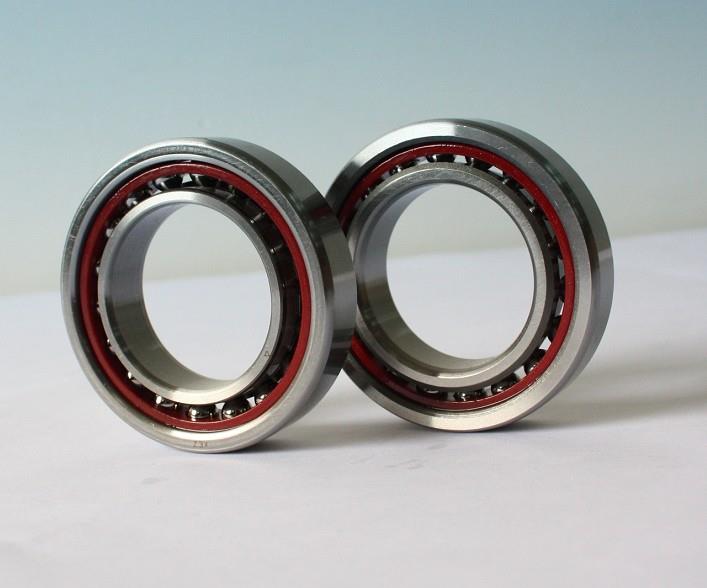

कोणीय संपर्क बॉल बेयरिंग हैं: 7000C (contact = 15 °), 7000AC (ball = 25 °) और 7000B (B = 40 °)। इस तरह के असर का ताला बाहरी रिंग पर है। आम तौर पर, आंतरिक और बाहरी छल्ले अलग नहीं किए जा सकते हैं, और रेडियल और अक्षीय दिशाओं के संयुक्त भार और एक दिशा के अक्षीय भार को सहन कर सकते हैं। अक्षीय भार का सामना करने की क्षमता संपर्क कोण द्वारा निर्धारित की जाती है। संपर्क कोण जितना बड़ा होगा, अक्षीय भार झेलने की क्षमता उतनी ही अधिक होगी। इस प्रकार का असर शाफ्ट या अक्षीय विस्थापन के अक्षीय विस्थापन को एक दिशा में सीमित कर सकता है।

संपर्क गेंद असर की एक उच्च सीमा गति है और रेडियल और अक्षीय भार, साथ ही शुद्ध अक्षीय भार दोनों का समर्थन कर सकते हैं। इसकी अक्षीय भार क्षमता संपर्क कोण द्वारा निर्धारित की जाती है और संपर्क कोण की वृद्धि के साथ बढ़ती है।

एकल-पंक्ति कोणीय संपर्क बॉल बेयरिंग

एकल-पंक्ति कोणीय संपर्क बॉल बेयरिंग केवल एक दिशा में अक्षीय भार सहन कर सकता है। रेडियल भार वहन करते समय, यह अतिरिक्त अक्षीय बल का कारण होगा, जिसे संबंधित रिवर्स लोड पर लागू किया जाना चाहिए। इसलिए, ये बीयरिंग आमतौर पर जोड़े में उपयोग किए जाते हैं। डबल-पंक्ति कोणीय संपर्क बॉल बेयरिंग बड़े रेडियल और अक्षीय दो-तरफा संयुक्त भार और पल भार, मुख्य रूप से रेडियल भार का सामना कर सकते हैं। यह दो दिशाओं में शाफ्ट या आवास के अक्षीय विस्थापन को सीमित कर सकता है, और संपर्क कोण 30 डिग्री है।

असर कोड: 7

जोड़े में कोणीय संपर्क बॉल बेयरिंग स्थापित करें

जोड़े में स्थापित कोणीय संपर्क बॉल बेयरिंग रेडियल और अक्षीय द्विदिशीय संयुक्त भार का समर्थन कर सकते हैं, जो मुख्य रूप से रेडियल भार हैं, और शुद्ध रेडियल भार का भी सामना कर सकते हैं। अग्रानुक्रम विन्यास केवल एक दिशा में अक्षीय भार का समर्थन कर सकता है, और अन्य दो विन्यास किसी भी दिशा में अक्षीय भार का समर्थन कर सकते हैं। इस प्रकार का असर आम तौर पर निर्माता के वैकल्पिक संयोजन द्वारा उपयोगकर्ता को प्रस्तुत किया जाता है। स्थापना के बाद, प्रीलोड हस्तक्षेप होता है, और फेरल और स्टील की गेंद अक्षीय प्रीलोड स्थिति में होती है, इस प्रकार बीयरिंग के पूरे सेट को एकल समर्थन कठोरता और रोटेशन परिशुद्धता के रूप में सुधारता है।

बैक-टू-बैक कॉन्फ़िगरेशन, पीछे का कोड डीबी (जैसे 70,000 / डीबी) है, बैक-टू-बैक जोड़ी बेयरिंग की लोड लाइन असर शाफ्ट से अलग होती है। यह दो दिशाओं में अक्षीय भार का सामना कर सकता है, लेकिन प्रत्येक दिशा में भार केवल एक असर द्वारा वहन किया जा सकता है। बैक-टू-बैक बेयरिंग अपेक्षाकृत कठोर असर वाली व्यवस्था प्रदान करते हैं और पल पल का सामना कर सकते हैं।

फेस-टू-फेस कॉन्फ़िगरेशन, रियर कोड DF (जैसे 70,000 / DF) है, और बीयरिंग की लोड लाइनें असर शाफ्ट से मिलने के लिए आमने-सामने मेल खाती हैं। यह दो दिशाओं में अक्षीय भार का सामना कर सकता है, लेकिन प्रत्येक दिशा में भार केवल एक असर द्वारा वहन किया जा सकता है। यह कॉन्फ़िगरेशन बैक-टू-बैक पेयरिंग के रूप में कठोर नहीं है, और यह पलटने वाले क्षणों का सामना करने के लिए अच्छी तरह से अनुकूल नहीं है। इस विन्यास की कठोरता और पल पल झेलने की क्षमता DB विन्यास के रूप में के रूप में अच्छा नहीं कर रहे हैं, और असर दोनों दिशाओं में अक्षीय भार का सामना कर सकते हैं;

श्रृंखला विन्यास में, पोस्ट कोड डीटी (जैसे 70000 / डीटी) है। श्रृंखला विन्यास में, लोड लाइन समानांतर है, और रेडियल और अक्षीय भार बीयरिंग द्वारा समान रूप से साझा किए जाते हैं। हालांकि, असर वाले सेट केवल एक दिशा में अभिनय करने वाले अक्षीय भार का सामना कर सकते हैं। यदि अक्षीय भार विपरीत दिशा में कार्य करता है, या यदि कोई संयुक्त भार है, तो श्रृंखला में युग्मित बीयरिंगों के सापेक्ष समायोजित एक तीसरा असर जोड़ा जाना चाहिए। यह कॉन्फ़िगरेशन समान समर्थन में श्रृंखला में तीन या अधिक बीयरिंगों को भी जोड़ सकता है, लेकिन केवल एक दिशा में अक्षीय भार का समर्थन कर सकता है। आमतौर पर, शाफ्ट के अक्षीय विस्थापन को संतुलित करने और सीमित करने के लिए, एक अन्य असर को दूसरी दिशा में अक्षीय भार को वहन करने में सक्षम असर के साथ स्थापित करने की आवश्यकता होती है।

असर कोड: 0

भार क्षमता (सरलीकृत)

निम्नलिखित केवल युग्मित बीयरिंग की असर क्षमता के लिए है, और उत्पाद तालिका में दिए गए मूल लोड रेटिंग और थकान सीमा भार केवल एक ही असर के लिए लागू होते हैं।

* बैक-टू-बैक या फेस-टू-फेस कॉन्फ़िगरेशन में किसी भी कॉन्फ़िगरेशन और SKF एक्सप्लोरर बेयरिंग में बेसिक डायनेमिक लोड रेटिंग

सी = 1, 62xC एकल असर

* श्रृंखला विन्यास में SKF एक्सप्लोरर बीयरिंग के लिए बुनियादी गतिशील लोड रेटिंग

सी = 2xC एकल असर

* बेसिक स्टैटिक लोड रेटिंग

सह = 2xCo एकल असर

* थकान सीमा भार

पु = 2xPu एकल असर

संरचनात्मक विकृति

डबल पंक्ति कोणीय संपर्क गेंद असर की विशेषता यह है कि यह एक साथ रेडियल और अक्षीय भार के संयुक्त भार को सहन कर सकता है, शाफ्ट के दोनों किनारों के अक्षीय विस्थापन को सीमित कर सकता है। दो-तरफा जोर बॉल बेयरिंग की तुलना में, इस प्रकार की बियरिंग की गति अधिक सीमित होती है, 32 डिग्री का संपर्क कोण, अच्छी कठोरता, और बड़े उलट पल का सामना कर सकते हैं। डबल-पंक्ति पतला रोलर बीयरिंग)।

डबल पंक्ति कोणीय संपर्क बॉल बेयरिंग के संरचनात्मक विरूपण के चार प्रकार हैं:

टाइप ए: 90 मिमी से कम या उसके बराबर बाहरी व्यास के साथ बीयरिंग के लिए मानक डिज़ाइन। कोई गेंद अंतराल नहीं हैं, इसलिए वे दोनों दिशाओं में समान अक्षीय भार का सामना कर सकते हैं। हल्के ग्लास फाइबर प्रबलित नायलॉन 66 पिंजरे का उपयोग, असर तापमान वृद्धि छोटा है।

प्रकार ए: 90 मिमी से अधिक बाहरी व्यास के साथ बीयरिंग के लिए मानक डिजाइन। एक तरफ एक बॉल गैप है, az स्टील प्लेट स्टैम्पेड केज या पीतल सॉलिड केज से लैस है।

टाइप ई: यह एक प्रबलित संरचना है जिसमें एक तरफ बॉल गैप होता है, जो स्टील की गेंदों को अधिक पकड़ सकता है, इसलिए असर क्षमता अधिक होती है।

दोनों किनारों पर दोनों तरफ धूल की टोपी और सील हैं। ए और ई डिजाइन के साथ डबल-पंक्ति कोणीय संपर्क बॉल बेयरिंग दोनों पक्षों पर डस्ट कैप (गैर-संपर्क) या सील (संपर्क) से लैस किया जा सकता है। सील किए गए बीयरिंगों के अंदर जंग-प्रूफ लिथियम-आधारित ग्रीस से भरा होता है, और ऑपरेटिंग तापमान आमतौर पर -30 डिग्री और 110 डिग्री के बीच होता है। उपयोग के दौरान किसी भी स्नेहन की आवश्यकता नहीं होती है और स्थापना से पहले हीटिंग की आवश्यकता नहीं होती है।

डबल-पंक्ति कोणीय संपर्क बॉल बेयरिंग स्थापित करते समय, देखभाल की जानी चाहिए। हालांकि बीयरिंग द्विदिश अक्षीय भार का सामना कर सकते हैं, अगर एक तरफ एक गेंद का अंतर है, तो ध्यान रखा जाना चाहिए कि मुख्य अक्षीय भार को अंतराल के खांचे से गुजरने न दें।

मुख्य अनुप्रयोग

एकल-पंक्ति कोणीय संपर्क बॉल बेयरिंग: मशीन टूल स्पिंडल, उच्च आवृत्ति मोटर्स, गैस टर्बाइन, केन्द्रापसारक विभाजक, छोटी कार सामने पहिए, अंतर पिनियन शाफ्ट, बूस्टर पंप, ड्रिलिंग प्लेटफॉर्म, खाद्य मशीनरी, अनुक्रमित सिर, मरम्मत वेल्डिंग मशीन, कम-शोर कूलिंग टॉवर, विद्युत उपकरण, पेंटिंग उपकरण, मशीन टूल स्लॉट प्लेट, आर्क वेल्डिंग मशीन

डबल-पंक्ति कोणीय संपर्क बॉल बेयरिंग: तेल पंप, रूट ब्लोअर, एयर कंप्रेशर्स, विभिन्न प्रसारण, ईंधन इंजेक्शन पंप, प्रिंटिंग मशीनरी, ग्रहीय रिड्यूसर, निष्कर्षण उपकरण, साइक्लोइड रिड्यूसर, खाद्य पैकेजिंग मशीनरी, इलेक्ट्रिक वेल्डिंग मशीन, इलेक्ट्रिक आइरन, स्क्वायर बॉक्स, आदि। गुरुत्वाकर्षण स्प्रे बंदूक, वायर स्ट्रिपर, आधा शाफ्ट, निरीक्षण और विश्लेषण उपकरण, ठीक रासायनिक मशीनरी
