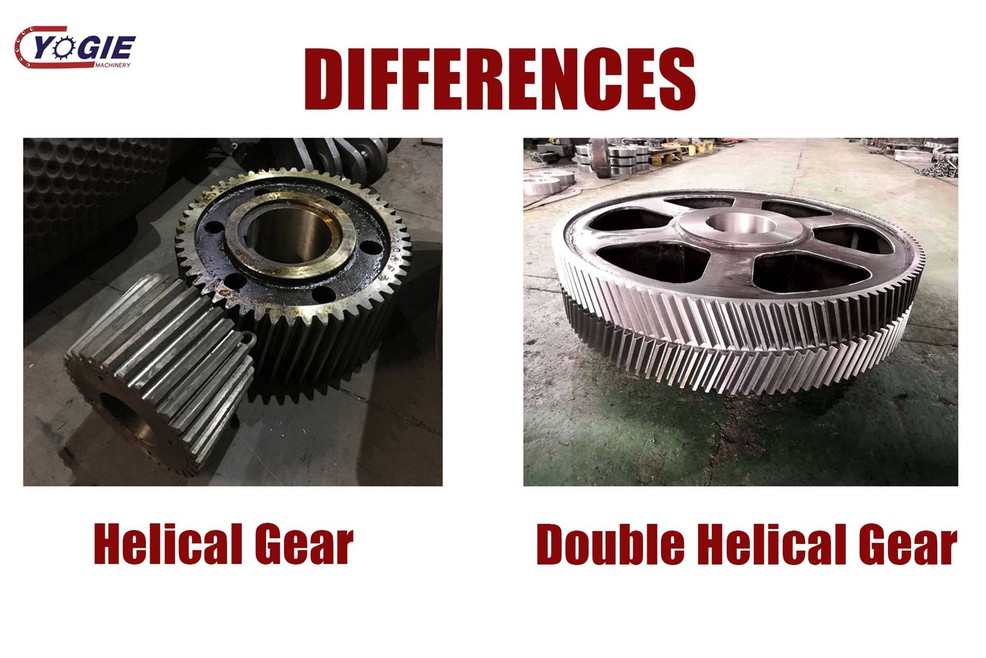

हेलिकल गियर और डबल हेलिकल गियर दोनों प्रकार के गियर हैं जिनका उपयोग यांत्रिक प्रणालियों में किया जाता है, लेकिन वे अपने दांतों की व्यवस्था और डिजाइन में भिन्न होते हैं।हेलिकल गियर और डबल हेलिकल गियर के बीच मुख्य अंतर यहां दिए गए हैं:
दाँत की व्यवस्था
पेचदार गियर्स:पेचदार गियर में, दांत गियर अक्ष पर एक कोण पर झुके होते हैं। इस कोण को हेलिक्स कोण कहा जाता है। हेलिक्स कोण अलग-अलग हो सकता है, और यह गियर के सुचारू जाल के लिए जिम्मेदार है, जिसके परिणामस्वरूप शोर और कंपन कम होता है।
डबल हेलिकल गियर्स:हेरिंगबोन गियर के रूप में भी जाना जाता है, डबल हेलिकल गियर में दांतों के दो सेट होते हैं जो एक दूसरे की दर्पण छवियां होते हैं, जो वी-आकार बनाते हैं। यह डिज़ाइन अक्षीय जोर को समाप्त करता है, जो गियर अक्ष के साथ एक बल है जो गियर को अलग धकेलता है। डबल हेलिक्स व्यवस्था अक्षीय बलों को रद्द कर देती है, जिससे बेहतर भार वितरण होता है।
अक्षीय जोर
पेचदार गियर्स:हेलिक्स कोण के कारण, हेलिकल गियर ऑपरेशन के दौरान अक्षीय जोर उत्पन्न करते हैं। इस अक्षीय जोर को थ्रस्ट बियरिंग्स या अन्य तंत्रों का उपयोग करके संबोधित करने की आवश्यकता है।
डबल हेलिकल गियर्स:डबल हेलिक्स डिज़ाइन स्वाभाविक रूप से अक्षीय जोर को रद्द कर देता है, जिसके परिणामस्वरूप एक गियर सिस्टम बनता है जिसे अतिरिक्त जोर बीयरिंग की आवश्यकता नहीं होती है।
विनिर्माण जटिलता
पेचदार गियर्स:डबल हेलिकल गियर की तुलना में हेलिकल गियर का निर्माण अपेक्षाकृत आसान होता है।
डबल हेलिकल गियर्स:वी-आकार के दांत बनाने और उचित संरेखण सुनिश्चित करने की आवश्यकता के कारण डबल हेलिकल गियर का निर्माण अधिक जटिल है।
शोर और कंपन
पेचदार गियर्स:दांतों के धीरे-धीरे जुड़ने के कारण हेलिकल गियर आमतौर पर स्पर गियर की तुलना में कम शोर और कंपन पैदा करते हैं।
डबल हेलिकल गियर्स:डबल हेलिकल गियर, अपने डुअल-हेलिक्स डिज़ाइन के साथ, शोर और कंपन को और कम करते हैं, जिससे वे उन अनुप्रयोगों के लिए उपयुक्त हो जाते हैं जहां इन कारकों को कम करना महत्वपूर्ण है।
अनुप्रयोग
पेचदार गियर्स:आमतौर पर ऑटोमोटिव ट्रांसमिशन, औद्योगिक मशीनरी और पावर ट्रांसमिशन सिस्टम सहित विभिन्न अनुप्रयोगों में उपयोग किया जाता है।
डबल हेलिकल गियर्स:उन अनुप्रयोगों में पाया जाता है जहां अक्षीय जोर का उन्मूलन आवश्यक है, जैसे हेवी-ड्यूटी गियरबॉक्स और उच्च-टोक़ अनुप्रयोग।
सारांश
संक्षेप में, जबकि हेलिकल गियर में एक एकल हेलिक्स कोण होता है और अक्षीय जोर उत्पन्न होता है, डबल हेलिकल गियर में एक दोहरी-हेलिक्स डिज़ाइन होता है जो अक्षीय जोर को रद्द करता है और भार वितरण और कम शोर के संदर्भ में अतिरिक्त लाभ प्रदान करता है। दोनों के बीच चयन आवेदन की विशिष्ट आवश्यकताओं पर निर्भर करता है।
