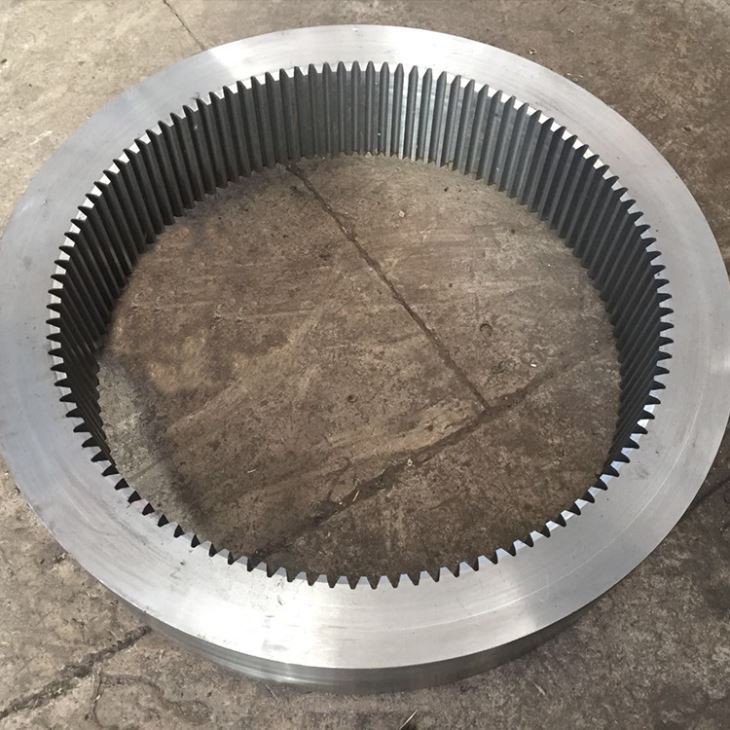

बड़े आकार 6 मीटर गैर-मानक आंतरिक रिंग गियर
उत्पाद विवरण
एक आंतरिक रिंग गियर एक गियर होता है जिसमें एक गोलाकार डिस्क के अंदर की परिधि में दांत काटते हैं। यह आमतौर पर एक ग्रह गियर प्रणाली के हिस्से के रूप में उपयोग किया जाता है, जहां यह एक या एक से अधिक ग्रह गियर और एक सन गियर के साथ शाफ्ट के बीच टोक़ और रोटेशन को प्रसारित करने के लिए एक सन गियर के साथ मेष होता है।आंतरिक रिंग गियर को विभिन्न प्रकार की सामग्रियों से बनाया जा सकता है, जिसमें स्टील, एल्यूमीनियम, या अन्य धातु या मिश्र धातु शामिल हैं, और उच्च भार और तनाव को संभालने के लिए डिज़ाइन किया जा सकता है।
उत्पाद विवरण
मशीनरी प्रक्रमन
गियर रिक्त संसाधन
रफ प्रोसेसिंग: जाली गियर रिंग ब्लैंक को मोटे तौर पर संसाधित करने की आवश्यकता होती है, जिसमें बाहरी सर्कल, इनर होल, एंड फेस, आदि को मोड़ना शामिल है, ताकि बाद के दांत आकार प्रसंस्करण और गर्मी उपचार प्रक्रियाओं के लिए उचित संदर्भ और भत्ता प्रदान किया जा सके। रफ प्रोसेसिंग अधिकांश भत्ते को हटा सकती है और प्रसंस्करण दक्षता में सुधार कर सकती है।
फिनिशिंग: इन भागों की आयामी सटीकता और सतह खुरदरापन सुनिश्चित करने के लिए आंतरिक छेद, बाहरी सर्कल और गियर रिंग का अंत चेहरा समाप्त हो गया है, और दांत आकार प्रसंस्करण के लिए सटीक स्थिति संदर्भ प्रदान करता है। फिनिशिंग आमतौर पर पीस और अन्य प्रक्रियाओं का उपयोग करता है।
दाँत आकार प्रसंस्करण
गियर शेपिंग: यह आंतरिक गियर रिंग्स के प्रसंस्करण में आमतौर पर उपयोग किए जाने वाले तरीकों में से एक है। गियर शेपिंग कटर का उपयोग गियर शेपिंग मशीन पर प्रसंस्करण के लिए किया जाता है। गियर शेपिंग कटर के ऊपर और नीचे पारस्परिक गति और गोलाकार फ़ीड गति के माध्यम से, आंतरिक दांतों के दांतों के आकार को धीरे -धीरे काट दिया जाता है, और उच्च परिशुद्धता और अच्छे दांतों के आकार वाले आंतरिक दांतों को संसाधित किया जा सकता है।
टूथ पुलिंग: बड़े बैचों और उच्च सटीक आवश्यकताओं के साथ कुछ आंतरिक गियर के छल्ले के लिए, टूथ खींचने का उपयोग किया जा सकता है। टूथ पुलिंग एक कुशल टूथ प्रोफाइल प्रोसेसिंग विधि है। ब्रोचिंग मशीन पर ब्रोचिंग टूल के माध्यम से, आंतरिक दांतों के टूथ प्रोफाइल प्रोसेसिंग को एक ब्रोचिंग प्रक्रिया में पूरा किया जा सकता है। उत्पादन दक्षता अधिक है, लेकिन ब्रोचिंग टूल की लागत अधिक है।
उष्मा उपचार
शमन: टूथ प्रोफ़ाइल प्रसंस्करण पूरा होने के बाद, शमन जैसे गर्मी उपचार की आवश्यकता होती है, जो आमतौर पर आवश्यक होती है, जो दांत की सतह की कठोरता और पहनने के प्रतिरोध में सुधार कर सकती है, गियर रिंग की असर क्षमता और सेवा जीवन को बढ़ा सकती है। विभिन्न सामग्रियों और उपयोग आवश्यकताओं के अनुसार अलग -अलग शमन तरीकों को चुना जा सकता है, जैसे कि इंडक्शन शमन, कार्बरिंग शमन, आदि।
टेम्परिंग: शमन के बाद, टेम्परिंग ट्रीटमेंट को आमतौर पर शमन तनाव को खत्म करने, संरचना और आकार को स्थिर करने और गियर रिंग की बेरहमी में सुधार करने के लिए आवश्यक होता है। गियर रिंग की विशिष्ट आवश्यकताओं के अनुसार, तापमान और समय निर्धारित किया जाता है।
दाँत सतह परिष्करण
गियर पीस: उच्च परिशुद्धता आवश्यकताओं के साथ आंतरिक गियर के छल्ले के लिए, गर्मी उपचार के बाद गियर पीसने की आवश्यकता होती है, जो दांतों की सतह की त्रुटियों को ठीक कर सकती है, दांत की सतह की सटीक और सतह की गुणवत्ता में सुधार कर सकती है, और गियर रिंग की ट्रांसमिशन प्रदर्शन और लोड-असर क्षमता में सुधार कर सकती है। गियर पीसने को पीसने या पीसने से पीसने से किया जा सकता है।
गियर सम्मान: गियर सम्मान एक परिष्करण विधि है जिसका उपयोग दांत की सतह की गुणवत्ता में सुधार करने और दांत की सतह की खुरदरापन को कम करने के लिए किया जाता है। सम्मानित पहिया और दांत की सतह के बीच सापेक्ष आंदोलन का उपयोग दांत की सतह पर सूक्ष्म कटिंग और चमकाने के लिए किया जाता है, जो दांत की सतह की चिकनाई में सुधार कर सकता है, शोर को कम कर सकता है और संचरण दक्षता में सुधार कर सकता है।
सतह का उपचार
नाइट्राइडिंग: नाइट्राइडिंग उपचार के माध्यम से, गियर रिंग की सतह पर उच्च कठोरता और अच्छे पहनने के प्रतिरोध के साथ एक नाइट्रेड परत बनती है, जो दांत की सतह के पहनने के प्रतिरोध, संक्षारण प्रतिरोध और संबंध प्रतिरोध में सुधार कर सकती है। इसे गैस नाइट्राइडिंग, आयन नाइट्राइडिंग और अन्य तरीकों में विभाजित किया जा सकता है।
हार्ड क्रोम चढ़ाना: हार्ड क्रोम चढ़ाना गियर रिंग की सतह पर एक हार्ड और चिकनी क्रोम परत बना सकता है, जो दांत की सतह की कठोरता और चिकनाई में सुधार कर सकता है, गियर रिंग के पहनने के प्रतिरोध और संक्षारण प्रतिरोध को बढ़ा सकता है, और गियर रिंग की उपस्थिति गुणवत्ता में भी सुधार कर सकता है।
आवेदन
आंतरिक रिंग गियर आमतौर पर मोटर वाहन प्रसारण, औद्योगिक मशीनरी और अन्य अनुप्रयोगों में उपयोग किए जाते हैं जहां कुशल टॉर्क ट्रांसमिशन और गति में कमी या प्रवर्धन की आवश्यकता होती है। वे अक्सर कॉम्पैक्ट और हल्के होने के लिए डिज़ाइन किए जाते हैं, और विशिष्ट अनुप्रयोग आवश्यकताओं को पूरा करने के लिए अनुकूलित किया जा सकता है।
हमारे बारे में
लुओयांग युजी इंडस्ट्री एंड ट्रेड कंपनीलुओयांग सिटी में स्थित, चीन में मुख्य भारी औद्योगिक ठिकानों में से एक। हम बीयरिंग, गैर -मानक मशीनरी भागों, मशीन टूल्स के उत्पादन में विशेषज्ञ हैं। बीयरिंग के लिए, हम क्रॉस रोलर बेयरिंग, स्लीविंग बेयरिंग, वाईआरटी बेयरिंग, थिन सेक्शन बेयरिंग, बॉल स्क्रू बेयरिंग, डीप ग्रूव बॉल बेयरिंग, आदि की पेशकश कर सकते हैं। नॉन -स्टैंडर्ड मशीन पार्ट्स के लिए, हम ग्राहक ड्राइंग और आवश्यकताओं के अनुसार गियर, शाफ्ट, स्प्रोकेट्स, मोल्ड्स, रोलर्स, पुली, खनन मशीन भागों आदि का उत्पादन कर सकते हैं। मशीन टूल्स के लिए, हम सीएनसी वर्टिकल मशीन सेंटर, सीएनसी क्षैतिज खराद, सीएनसी गैन्ट्री बोरिंग और मिलिंग मशीन, सीएनसी फ्लोर टाइप बोरिंग और मिलिंग मशीन प्रदान करते हैं।
प्राथमिक प्रतिस्पर्धी लाभ
• पेशेवर गियर निर्माता
• फॉर्च्यून 500 कंपनियों के साथ सहयोग में अनुभव
• व्यावसायिक इंजीनियरिंग क्षमता
• स्थिर गुणवत्ता
• उचित मूल्य
• छोटे आदेश स्वीकार किए गए
• निरंतर सुधार
• उच्च उत्पाद प्रदर्शन
• शीघ्र वितरण
• पेशेवर सेवा
उपवास
प्रश्न: क्या आप व्यापारी या कारखाने हैं?
प्रश्न: आप किस तरह की सेवा प्रदान कर सकते हैं?
प्रश्न: क्या वेल्ड निरीक्षण और पेंट मोटाई निरीक्षण किया जाएगा?
A: हाँ। हम तृतीय-पक्ष परीक्षण का भी समर्थन करते हैं।
