उत्पाद विवरण
पिनियन गियर शाफ्ट एक विशिष्ट प्रकार का गियर शाफ्ट है जिसमें एक छोर पर पिनियन गियर शामिल होता है। पिनियन गियर दांतों वाला एक छोटा, बेलनाकार गियर होता है जो दूसरे शाफ्ट पर बड़े गियर (स्पर गियर, क्राउन गियर या बेवेल गियर) के साथ जुड़ता है। साथ में, वे एक गियर सिस्टम बनाते हैं जो बिजली की सुविधा प्रदान करता है
संचरण और गति नियंत्रण.
विशेषताएँ
पिनियन गियर:पिनियन गियर शाफ्ट की केंद्रीय विशेषता है। इसमें दांत होते हैं जो मेटिंग गियर के दांतों से जुड़ते हैं, जिससे टॉर्क ट्रांसफर और घूर्णी गति सक्षम होती है।
दस्ता निर्माण:पिनियन शाफ्ट आम तौर पर मिश्र धातु इस्पात जैसी मजबूत सामग्री से बना होता है, जो उच्च भार और तनाव का सामना करने के लिए ताकत और स्थायित्व सुनिश्चित करता है।

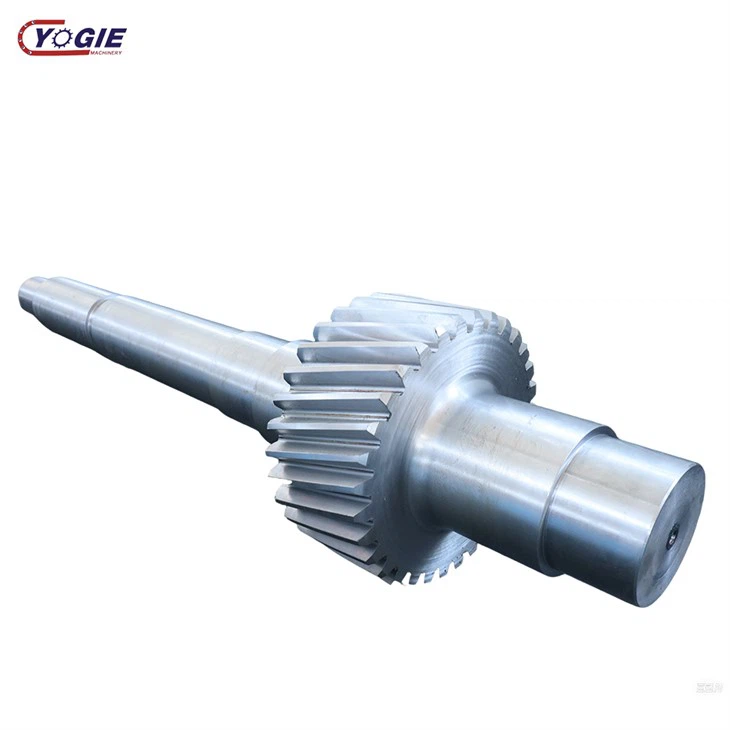

उत्पाद दिखाते हैं
मशीनिंग प्रसंस्करण
सामग्री चयन:प्रक्रिया पिनियन गियर शाफ्ट के लिए उपयुक्त सामग्री के चयन से शुरू होती है, आमतौर पर उच्च शक्ति वाले मिश्र धातु इस्पात जैसे 4140, 4340, या इसी तरह की सामग्री। सामग्री का चयन विशिष्ट अनुप्रयोग और आवश्यक यांत्रिक गुणों पर निर्भर करता है।
कच्चे माल को काटना:चयनित स्टील बार स्टॉक को वांछित लंबाई में काटा जाता है। यह उपलब्ध मशीनरी और सामग्री की मोटाई के आधार पर विभिन्न काटने के तरीकों जैसे काटने, कतरने या अपघर्षक काटने का उपयोग करके किया जा सकता है।
मुड़ना (केंद्रित):अगला कदम सामग्री के कटे हुए टुकड़े को एक खराद मशीन पर केन्द्रित करना है। सेंटरिंग यह सुनिश्चित करती है कि शाफ्ट संरेखित और संकेंद्रित है, जिससे सटीक मशीनिंग की अनुमति मिलती है।
फेसिंग और सेंटर ड्रिलिंग:शाफ्ट के सिरों का सामना यह सुनिश्चित करने के लिए किया जाता है कि वे शाफ्ट की धुरी के लंबवत हैं। बाद के मशीनिंग संचालन के लिए शुरुआती बिंदु बनाने के लिए केंद्र ड्रिलिंग की जाती है।
रफ टर्निंग:इस चरण में, अंतिम आयामों का करीबी अनुमान प्राप्त करने के लिए शाफ्ट के बाहरी व्यास को खुरदुरा {{0}घुमाया जाता है। रफ टर्निंग प्रक्रिया अतिरिक्त सामग्री को शीघ्रता से हटा देती है।
रफ मिलिंग:यदि पिनियन गियर शाफ्ट में गियर दांत हैं जिन्हें मशीनीकृत करने की आवश्यकता है, तो मूल दांत प्रोफ़ाइल बनाने के लिए एक रफ मिलिंग ऑपरेशन किया जाता है। इसमें विशेष रूप से गियर के दांतों के लिए डिज़ाइन की गई हॉबिंग मशीन या मिलिंग कटर का उपयोग शामिल हो सकता है।
उष्मा उपचार:रफ मशीनिंग के बाद, पिनियन गियर शाफ्ट को इसकी कठोरता और समग्र यांत्रिक गुणों में सुधार के लिए गर्मी उपचार प्रक्रिया से गुजरना पड़ सकता है। सामान्य ताप उपचार विधियों में शमन और तड़का शामिल है।
टर्निंग समाप्त करें:फिर अनुप्रयोग के लिए आवश्यक सटीक आयाम प्राप्त करने के लिए शाफ्ट को अंतिम रूप से घुमाया जाता है। यह कदम सुनिश्चित करता है कि शाफ्ट की सतह चिकनी हो और सहनशीलता सख्त हो।
गियर टूथ फिनिशिंग:यदि पिनियन गियर शाफ्ट में गियर दांत हैं, तो अंतिम दांत प्रोफ़ाइल बनाने के लिए गियर हॉबिंग या गियर आकार देने की प्रक्रिया का उपयोग किया जाता है। उचित गियर जुड़ाव और ट्रांसमिशन दक्षता प्राप्त करने के लिए यह कदम महत्वपूर्ण है।
पीसना (वैकल्पिक):कुछ मामलों में, अत्यधिक सटीक आयाम और बहुत चिकनी सतह फिनिश प्राप्त करने के लिए पीसने का कार्य किया जा सकता है। उच्च परिशुद्धता अनुप्रयोगों के लिए यह अक्सर आवश्यक होता है।
गुणवत्ता नियंत्रण:पूरी मशीनिंग प्रक्रिया के दौरान, यह सुनिश्चित करने के लिए गुणवत्ता नियंत्रण जांच की जाती है कि शाफ्ट निर्दिष्ट सहनशीलता और गुणवत्ता मानकों को पूरा करता है। माइक्रोमीटर, कैलीपर्स और सीएमएम (कोऑर्डिनेट मेजरिंग मशीन) जैसे सटीक उपकरणों का उपयोग करके माप लिया जाता है।
भूतल उपचार (वैकल्पिक):अनुप्रयोग के आधार पर, पिनियन गियर शाफ्ट को इसके स्थायित्व और पहनने के प्रतिरोध को बढ़ाने के लिए सतह के उपचार जैसे चढ़ाना, कोटिंग या पॉलिशिंग से गुजरना पड़ सकता है।
अंतिम निरीक्षण और पैकेजिंग:तैयार पिनियन गियर शाफ्ट का पूरी तरह से निरीक्षण किया जाता है ताकि यह सुनिश्चित किया जा सके कि वे सभी गुणवत्ता आवश्यकताओं को पूरा करते हैं। एक बार स्वीकृत होने के बाद, उन्हें पैक किया जाता है और अंतिम उत्पाद में शिपिंग या असेंबली के लिए तैयार किया जाता है।
मुख्य भूमिकाएँ
विद्युत पारेषण:पिनियन गियर शाफ्ट का प्राथमिक कार्य पिनियन गियर से मेटिंग गियर तक घूर्णी शक्ति और टॉर्क संचारित करना है। यह एक यांत्रिक प्रणाली के भीतर गति और शक्ति के हस्तांतरण की अनुमति देता है।
गति नियंत्रण:पिनियन और मेटिंग गियर पर अलग-अलग दांतों की गिनती वाले गियर का उपयोग करके, पिनियन गियर शाफ्ट घूर्णी गति को कम या बढ़ाकर गति नियंत्रण प्रदान कर सकता है।
टोक़ प्रवर्धन:पिनियन और मेटिंग गियर के बीच गियर अनुपात टॉर्क को बढ़ा सकता है, जिससे छोटी, उच्च गति वाली मोटरें बड़े भार को कुशलतापूर्वक चला सकती हैं।
दिशा परिवर्तन:कुछ कॉन्फ़िगरेशन में, जैसे बेवल गियर, पिनियन गियर शाफ्ट इंटरसेक्टिंग शाफ्ट के बीच रोटेशन की दिशा बदल सकता है।
आवेदन
मोटर वाहन:इसका उपयोग आमतौर पर ऑटोमोटिव ड्राइवट्रेन में इंजन से पहियों तक शक्ति स्थानांतरित करने और दिशात्मक नियंत्रण के लिए स्टीयरिंग सिस्टम में किया जाता है।
औद्योगिक मशीनरी:पिनियन गियर शाफ्ट गियरबॉक्स, कन्वेयर और विनिर्माण और प्रसंस्करण उपकरण में उपयोग किए जाने वाले अन्य पावर ट्रांसमिशन सिस्टम में आवश्यक घटक हैं।
रोबोटिक्स:रोबोटिक हथियारों और तंत्रों में, पिनियन गियर शाफ्ट गति को नियंत्रित करने और सटीक गति प्रदान करने में मदद करते हैं।
विद्युत उत्पादन:पवन टर्बाइनों और अन्य बिजली उत्पादन उपकरणों में घूर्णी शक्ति को जनरेटर में स्थानांतरित करने के लिए।
समुद्री:पिनियन गियर शाफ्ट का उपयोग नावों और जहाजों में ट्रांसमिशन के लिए समुद्री अनुप्रयोगों में किया जाता है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या आप व्यापारी हैं या फ़ैक्टरी?
प्रश्न: आप किस प्रकार की सेवा प्रदान कर सकते हैं?
प्रश्न: क्या वेल्ड निरीक्षण और पेंट की मोटाई का निरीक्षण किया जाएगा?
उत्तर: हाँ. हम तीसरे पक्ष के परीक्षण का भी समर्थन करते हैं।
प्रश्न: क्या आप फ़ैक्टरी निरीक्षण का समर्थन करते हैं?
उत्तर: कभी भी
