गियर मेशिंग का मूल नियम

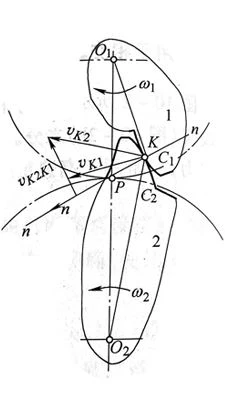

जैसा कि हम बाईं ओर की तस्वीर से देख सकते हैं, यह एक जोड़ी हैगियरजो एक दूसरे को चलाते हैं।
दो गियर वाले दांतों के टूथ प्रोफाइल C1 और C2 एक निश्चित बिंदु K पर संपर्क में हैं। हम मानते हैं कि टूथ प्रोफाइल पर बिंदु K पर रैखिक वेग क्रमशः Vk1 और Vk2 है।
टूथ प्रोफाइल की इस जोड़ी को संपर्क द्वारा संचालित करने में सक्षम बनाने के लिए, संपर्क बिंदु की सामान्य दिशा के साथ उनका उप-वेग समान होना चाहिए, अन्यथा दो टूथ प्रोफाइल या तो एक दूसरे से अलग हो जाएंगे या एक दूसरे में एम्बेडेड होंगे, और उद्देश्य सामान्य संचरण प्राप्त नहीं किया जा सकता है।
दो टूथ प्रोफाइल के संपर्क बिंदुओं के बीच सापेक्ष वेग Vk1k2 केवल दो टूथ प्रोफाइल के संपर्क बिंदुओं पर सामान्य स्पर्शरेखा की दिशा के साथ हो सकता है।
