गियर जाल 2 के मूल कानून

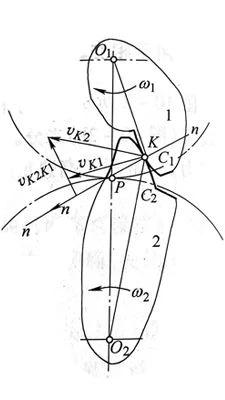

संपर्क बिंदु पर दो मेशिंग दांत प्रोफाइल के सामान्य सामान्य एनएन और दो गियर्स की कनेक्टिंग सेंटर लाइन O1O2 के बीच प्रतिच्छेदन बिंदु P दो गियर का सापेक्ष तत्काल केंद्र है, इसलिए इस समय दो गियर का संचरण अनुपात क्या है?
इस सूत्र से, हम जानते हैं कि किसी भी स्थिति में मेशिंग गियर की एक जोड़ी का गियर अनुपात दो लाइन खंडों से बना होता है जो संपर्क बिंदु पर संबंधित मेशिंग दांत प्रोफ़ाइल की सामान्य सामान्य रेखा द्वारा इसकी कनेक्टिंग सेंटर लाइन O1O2 द्वारा विभाजित होता है। व्युत्क्रम से। इस कानून को दांत प्रोफ़ाइल मेशिंग का मूल नियम कहा जाता है। इस कानून के अनुसार, यह ज्ञात किया जा सकता है कि गियर का तात्कालिक संचरण अनुपात दांत प्रोफ़ाइल के आकार से संबंधित है, और गियर का संचरण अनुपात दांत प्रोफ़ाइल वक्र के अनुसार निर्धारित किया जा सकता है; इसके विपरीत, हम दिए गए संचरण अनुपात के अनुसार दांत प्रोफ़ाइल वक्र भी निर्धारित कर सकते हैं।
