पेचदार गियर और उसके अनुप्रयोगों का इतिहास
एक पेचदार गियर के दांत एक कोण (गियर की धुरी के सापेक्ष) पर रखे जाते हैं और एक हेलिक्स का आकार लेते हैं। यह दांतों को उत्तरोत्तर जाल की अनुमति देता है, पहले बिंदु संपर्क के साथ और जुड़ाव विकसित होने पर लाइन संपर्क की ओर बढ़ता है। कम शोर स्पर गियर पर पेचदार गियर के सबसे स्पष्ट लाभों में से एक है, विशेष रूप से मध्यम से उच्च गति पर। इसके अलावा, पेचदार गियर के साथ, कई दांत हमेशा जाली में होते हैं, जिसके परिणामस्वरूप प्रत्येक व्यक्तिगत दांत पर तनाव कम होता है। यह एक दांत से दूसरे दांत में बलों के एक आसान हस्तांतरण का कारण बनता है, कंपन, सदमे भार और पहनने को कम करता है।
हालांकि, दांतों का झुकाव कोण दांतों के बीच स्लाइडिंग संपर्क उत्पन्न करता है, जिसके परिणामस्वरूप अक्षीय बल और गर्मी होती है, जिससे दक्षता कम हो जाती है। ये अक्षीय बल पेचदार गियर के चयन में महत्वपूर्ण हैं। हेलिकल गियर्स को थ्रस्ट या रोलर बेयरिंग की आवश्यकता होती है, जो आमतौर पर स्पर गियर्स के साथ उपयोग किए जाने वाले मूल बियरिंग्स की तुलना में बड़े (और अधिक महंगे) होते हैं क्योंकि उन्हें रेडियल और अक्षीय दोनों बलों को सहन करना चाहिए। हेलिक्स कोण की स्पर्शरेखा का आकार अक्षीय बलों को प्रभावित करता है। इस तथ्य के बावजूद कि बड़े हेलिक्स कोण तेज और चिकनी गति को सक्षम करते हैं, अक्षीय बलों की पीढ़ी के कारण हेलिक्स कोण आमतौर पर 45 डिग्री तक सीमित होता है।

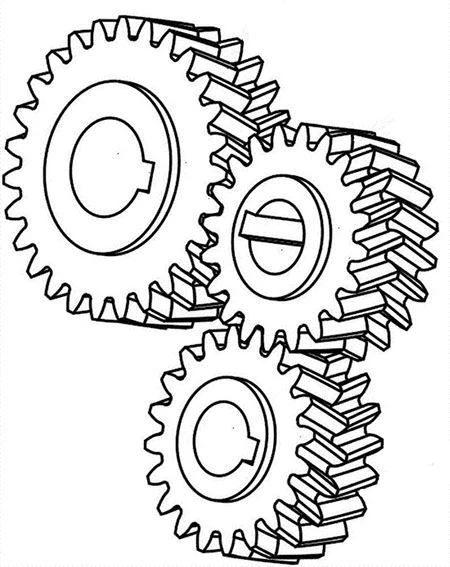

जुड़वां पेचदार या हेरिंगबोन गियर को नियोजित करके पेचदार गियर के अक्षीय तनाव को कम किया जा सकता है। ये विन्यास दो पेचदार गियर प्रतीत होते हैं जिनमें विरोधी हाथ एक के बाद एक रखे जाते हैं, लेकिन वे वास्तव में एक ही गियर से बने होते हैं। (दो प्रकारों के बीच का अंतर यह है कि डबल हेलिकल गियर में केंद्र में दांतों के बीच एक खांचा होता है, जबकि हेरिंगबोन गियर नहीं होता है।) क्योंकि दांतों की प्रत्येक जोड़ी पर अक्षीय दबाव इस डिजाइन द्वारा रद्द कर दिया जाता है, अधिक से अधिक हेलिक्स कोण हो सकते हैं उपयोग किया। यह थ्रस्ट बियरिंग्स की आवश्यकता को भी दूर करता है।
चिकनी गति, बेहतर गति क्षमताओं और कम शोर के अलावा, पेचदार गियर को समानांतर या गैर-समानांतर (क्रॉसिंग) शाफ्ट के साथ उपयोग करने में सक्षम होने का लाभ होता है। समानांतर शाफ्ट वाले पेचदार गियर को विपरीत हाथों वाले पेचदार गियर के समान हेलिक्स कोण की आवश्यकता होती है (यानी दाएं हाथ के दांत बनाम बाएं हाथ के दांत)।
क्रॉस किए गए पेचदार गियर का उपयोग करते समय, वे समान या विपरीत हाथों के हो सकते हैं। हेलिक्स कोणों का योग शाफ्ट के बीच के कोण से मेल खाना चाहिए यदि गियर के हाथ समान हों। लंबवत (यानी 90 डिग्री) शाफ्ट वाले क्रॉस्ड हेलिकल गियर्स इसका सबसे विशिष्ट उदाहरण हैं। दोनों गियर में एक ही हाथ होता है, और उनके हेलिक्स कोण 90 डिग्री तक जुड़ते हैं। शाफ्ट के बीच का कोण विपरीत हाथों वाले सेटअप में हेलिक्स कोणों के बीच के अंतर के बराबर होना चाहिए। क्रॉस किए गए पेचदार गियर अधिक डिज़ाइन स्वतंत्रता प्रदान करते हैं, लेकिन क्योंकि दांतों के बीच का संपर्क लाइन संपर्क की तुलना में बिंदु संपर्क के करीब है, उनके पास समानांतर शाफ्ट संस्करणों की तुलना में कम बल क्षमता है।
ऐसे मामलों में जहां स्पर गियर उपयुक्त होते हैं लेकिन शाफ्ट समानांतर नहीं होते हैं, पेचदार गियर अक्सर डिफ़ॉल्ट विकल्प होते हैं। उनका उपयोग उन स्थितियों में भी किया जाता है जिनमें उच्च गति या भार की आवश्यकता होती है। लोड या गति की परवाह किए बिना, वे आमतौर पर स्पर गियर्स की तुलना में चिकना, शांत संचालन प्रदान करते हैं।
